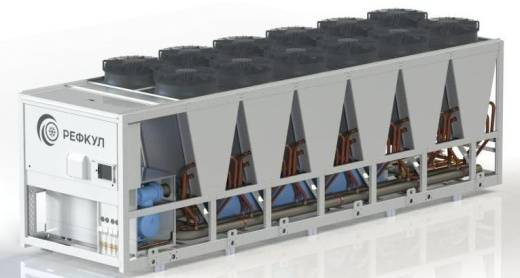

Описание
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Винтовые компрессоры: устанавливаются по одному в независимом холодильном контуре, для каждого установлен нагреватель картера, электродвигатель оснащен реле защиты от перегрева обмоток и блоком мониторинга с контролем уровня масла.
- Конденсатор: микроканальный или трубчато-ребристый, теплообменный блок, устанавливаемый V-образно попарно.
- Вентиляторы: EC -осевые вентиляторы со степенью защиты IP54, с плавной встроенной регулировкой скорости вращения по датчику давления.
- Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
- Ограничители давления для установки: реле высокого и низкого давления.
- Линия нагнетания: трубопровод линии нагнетания.
- Линия всасывания: теплоизолированный трубопровод линии всасывания.
- Экономайзер (только для винтовых компрессоров, если выбран режим с ЭКО): пластинчатый теплообменник, фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
- Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
- Ресивер жидкого хладагента + предохранительный клапан.
- Хладоноситель: реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
- Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
- Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.
- Корпус установки: выполнен из металлических оцинкованных панелей с порошковым покрытием и предназначен для монтажа на открытом воздухе.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Встроенный НТК до −40˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан (не применяется для чиллеров с ФК)
- Встроенный НТК до −10˚С. В составе: ресивер с группой безопасности и запорными кранами, обратный клапан (обратный клапан не применяется для чиллеров с ФК)
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- Подогрев щита управления
- ИБП контроллера (быстрый старт)
- Общее устройство автоматического ввода резерва (АВР)
- Раздельный ввод питания БЕЗ АВР (отдельный ввод на гидромодуль и управление)
- Раздельный ввод питания С АВР только для насосов и управления
- SNMP
- Дверь щита управления открывается вверх (по умолчанию распашные двери)
- Подсветка щита управления
- Столик для ноутбука
- Обогрев испарителя с термостатом
- Изоляция трубопроводов с защитным покрытием
ГАБАРИТНЫЕ ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Q, кВт | P, кВт | I, А | Кол-во контуров | Габаритные размеры, мм | Вес чиллера, кг | ||
|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Длина | ||||||
| Компрессоры без экономайзера | ||||||||
| РУВ-А-0270 | 150 | 54 | 72 | 1 | 2 300 | 2 950 | 3 350 | 1 782 |
| РУВ-А-0480 | 267 | 90 | 131 | 1 | 2 300 | 2 950 | 4 650 | 2 501 |
| РУВ-А-0560 | 302 | 103 | 149 | 1 | 2 300 | 2 950 | 4 650 | 2 519 |
| РУВ-А-0720 | 398 | 137 | 190 | 1 | 2 300 | 2 950 | 5 950 | 3 419 |
| РУВ-А-0850 | 456 | 154 | 213 | 1 | 2 300 | 2 950 | 7 250 | 3 922 |
| РУВ-А-1000 | 567 | 190 | 276 | 1 | 2 300 | 2 950 | 8 550 | 5 020 |
| РУВ-А-0540 | 287 | 107 | 149 | 2 | 2 300 | 2 950 | 4 650 | 3 131 |
| РУВ-А-0688 | 369 | 134 | 192 | 2 | 2 300 | 2 950 | 5 950 | 3 642 |
| РУВ-А-0826 | 470 | 163 | 235 | 2 | 2 300 | 2 950 | 7 250 | 4 534 |
| РУВ-А-1120 | 603 | 207 | 298 | 2 | 2 300 | 2 950 | 8 550 | 5 038 |
| РУВ-А-1440 | 796 | 274 | 379 | 2 | 2 300 | 2 950 | 11 150 | 6 837 |
| РУВ-А-1610 | 857 | 290 | 386 | 2 | 2 300 | 2 950 | 12 450 | 7 305 |
| РУВ-А-1820 | 995 | 340 | 496 | 2 | 2 300 | 2 950 | 13 750 | 9 104 |
| РУВ-А-2000 | 1 119 | 381 | 562 | 2 | 2 300 | 2 950 | 15 050 | 9 608 |
| РУВ-А-2200 | 1 226 | 434 | 648 | 1 | 2 300 | 2 950 | 15 050 | 9 752 |
| Компрессоры с экономайзером | ||||||||
| РУВ-А-0270 | 163 | 56 | 76 | 1 | 2 300 | 2 950 | 3 350 | 1 782 |
| РУВ-А-0480 | 292 | 95 | 137 | 1 | 2 300 | 2 950 | 4 650 | 2 501 |
| РУВ-А-0560 | 339 | 108 | 148 | 1 | 2 300 | 2 950 | 5 950 | 2 951 |
| РУВ-А-0720 | 445 | 143 | 192 | 1 | 2 300 | 2 950 | 7 250 | 3 850 |
| РУВ-А-0850 | 483 | 159 | 220 | 1 | 2 300 | 2 950 | 7 250 | 3 922 |
| РУВ-А-1000 | 607 | 197 | 287 | 1 | 2 300 | 2 950 | 8 550 | 5 020 |
| РУВ-А-0540 | 327 | 113 | 151 | 2 | 2 300 | 2 950 | 5 950 | 3 563 |
| РУВ-А-0688 | 398 | 140 | 196 | 2 | 2 300 | 2 950 | 5 950 | 3 642 |
| РУВ-А-0826 | 531 | 173 | 243 | 2 | 2 300 | 2 950 | 8 550 | 4 966 |
| РУВ-А-1120 | 668 | 216 | 304 | 2 | 2 300 | 2 950 | 9 850 | 5 470 |
| РУВ-А-1440 | 880 | 287 | 391 | 2 | 2 300 | 2 950 | 12 450 | 7 269 |
| РУВ-А-1610 | 928 | 303 | 412 | 2 | 2 300 | 2 950 | 12 450 | 7 305 |
| РУВ-А-1820 | 1 089 | 354 | 511 | 2 | 2 300 | 2 950 | 15 050 | 9 536 |
| РУВ-А-2000 | 1 200 | 396 | 585 | 2 | 2 300 | 2 950 | 15 050 | 9 608 |
| РУВ-А-2200 | 1 307 | 450 | 672 | 1 | 2 300 | 2 950 | 15 050 | 9 752 |
Хладагент: R134a, температура воздуха +35℃, хладоноситель: этиленгликоль 40%. Вход/выход +12℃ / +7℃.
СТРУКТУРА ОБОЗНАЧЕНИЯ МОДЕЛЬНОГО РЯДА
